Pavilon ve Stuttgartu má strukturu jako mořský ježek. Postavili ho studenti

Univerzita ve Stuttgartu vystavuje jedinečný produkt své výuky a výzkumu. V areálu univerzitního kampusu v centru německé metropole dočasně vyrostl unikátní dřevěný pavilon, na jehož vzniku se podíleli studenti ze dvou různých fakult.

Cílem spolupráce Institutu výpočetního designu a Fakulty stavebního inženýrství a architektury bylo navržení a následné vytvoření modulárního systému, jehož konstrukce se opírá o principy specifické biologické struktury.

Pomocí nově vytvořeného konstrukčního systému pak měli studenti sestavit architektonický objekt. Výsledkem je Výzkumný pavilon ICD | ITKE, jenž konstrukčně i vizuálně napodobuje mořského ježka.

Celý projekt byl rozdělen do tří dílčích částí.

První částí byl výběr vhodné biologické struktury a návrh modulárního systému, provedený pomocí nově vytvořeného počítačového designu.

Druhou částí byl architektonický návrh výsledného objektu.

Pavilón stuttgartské univerzity
Přes 850 dřevěných desek a více než sto tisíc zoubků, jež je drží u sebe. Unikátní konstrukci, inspirovanou biologickou strukturou mořského ježka, využívá pavilón ICD | ITKE v německém Stuttgartu. Přístřešek z dutých buněk je výsledkem výzkumného projektu stuttgartské Univerzity.
<< první < předchozí | další > poslední >>

Na vzniku pavilónu ICD | ITKE se podíleli studenti ze dvou technických fakult Stuttgartské Univerzity

Na vzniku pavilónu ICD | ITKE se podíleli studenti ze dvou technických fakult Stuttgartské Univerzity	Na vzniku pavilónu ICD | ITKE se podíleli studenti ze dvou technických fakult Stuttgartské Univerzity	Na vzniku pavilónu ICD | ITKE se podíleli studenti ze dvou technických fakult Stuttgartské Univerzity
Na vzniku pavilónu ICD | ITKE se podíleli studenti ze dvou technických fakult Stuttgartské Univerzity	Výzkumný pavilón je sestaven ze dřevěných buněk	Výzkumný pavilón je sestaven ze dřevěných buněk
Výzkumný pavilón je sestaven ze dřevěných buněk	Výzkumný pavilón je sestaven ze dřevěných buněk	V dutých buňkách jsou umístěny lampy
V dutých buňkách jsou umístěny lampy	V dutých buňkách jsou umístěny lampy	Dřevěné desky, ze kterých jsou jednotlivé buňky tvořeny, u sebe drží díky dřevěným zoubkům

	Celkem nalezeno: 2.
	Zobrazuji: 1 - 1.	Další>    Konec>>

V poslední části se studenti soustředili na vytvoření ideální výrobní metody – robotickou výrobu jednotlivých částí navrženého pavilonu a jeho konečné sestavení.

Buněčná překližka a 100 000 zoubků

Výsledný pavilon ICD | ITKE je sestavený z dřevěných buněk, které jsou pomocí šroubových svorek připevněny k sobě. Jednoduché kovové svorky umožňují pavilón kdykoliv rozebrat a znovu postavit.

Jednotlivé buňky jsou tvořeny vždy z několika 6,5 milimetrů silných překližkových desek, které jsou spojeny pomocí do sebe zaklesnutých zoubků.

Výroba více než osmi set padesáti desek, z nichž je pavilon sestaven, probíhala automatizovaně, pomocí robotických jednotek. Stejně tak byly vytvořeny fixační zoubky. Těch bylo na hranách desek vyřezáno přes sto tisíc.

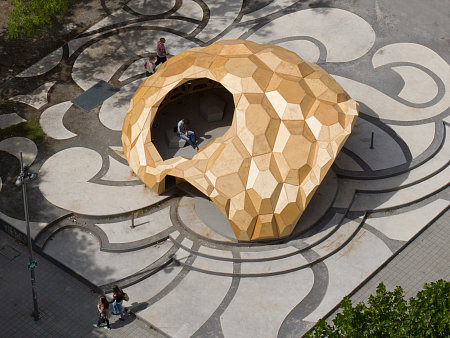

Tvarem tak výsledek výzkumného projektu ze všeho nejvíce připomíná děravou polokouli. Kromě dvou vchodů je otvor také ve střeše pavilonu, díky čemuž je pod přístřeškem dostatek světla i přes den.

V noci pak osvětlení zajišťují lampy, umístěné uvnitř dutých buněk.
